一、产品概述

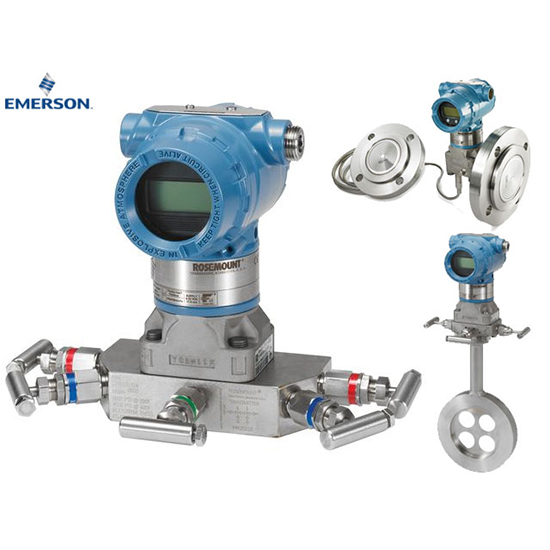

罗斯蒙特3051压力变送器是艾默生过程管理旗下的一款高性能、高可靠性的压力测量仪表。它融合了先进的传感技术和智能电子设计，能够精确测量压力、差压、液位和流量等参数，广泛应用于石油、化工、电力、冶金、制药、食品等多个工业领域，为工业过程的自动化控制和安全运行提供关键数据支持。
二、工作原理
3051压力变送器基于压阻效应原理工作。其核心部件是一个高精度的硅压阻传感器，该传感器由硅膜片和集成在膜片上的四个扩散电阻组成。当被测压力作用于硅膜片时，膜片产生微小的形变，导致扩散电阻的阻值发生变化。通过惠斯通电桥电路将电阻变化转换为电压信号输出，该电压信号与被测压力成正比。随后，智能电子模块对电压信号进行放大、线性化处理和温度补偿，最终将标准化的电信号（如4 - 20mA DC）或数字信号（如HART、FOUNDATION Fieldbus等协议信号）输出，以便与控制系统进行通信。
三、主要特点
（一）高精度测量
采用先进的硅压阻传感技术和精密的信号处理电路，测量精度可达±0.075%，能够满足对压力测量精度要求极高的工业场景。
（二）稳定性强
传感器和电子元件经过严格筛选和老化测试，具有良好的长期稳定性。在正常使用条件下，变送器的零点漂移和量程漂移极小，减少了频繁校准的需求。
（三）多种测量功能
不仅可以测量绝对压力和表压，还能测量差压。通过不同的安装方式和配置，还可实现液位和流量的测量，为用户提供了多样化的测量解决方案。
（四）智能通信
支持多种数字通信协议，如HART、FOUNDATION Fieldbus、Profibus - PA等。通过这些通信协议，用户可以方便地对变送器进行远程配置、校准、诊断和监控，实现设备的智能化管理。
（五）环境适应性强
外壳采用高强度、耐腐蚀的材料制造，具有良好的防护性能，能够适应恶劣的工业环境。同时，变送器具备宽温度范围工作能力，可在 -40℃至 125℃的环境温度下稳定工作。
（六）易于安装和维护
采用标准的过程连接方式，如法兰连接、螺纹连接等，安装方便快捷。模块化设计使得维护和更换部件更加容易，降低了维护成本和停机时间。
四、技术参数
（一）测量范围
绝对压力：0 - 100MPa（可根据用户需求定制其他范围）
表压：-100kPa 至 100MPa
差压：0 - 100kPa 至 0 - 100MPa
（二）精度等级
±0.075%（标准型），部分特殊型号精度可达更高水平。
（三）输出信号
模拟信号：4 - 20mA DC，具有线性输出特性，可与各种模拟控制系统兼容。
数字信号：支持HART、FOUNDATION Fieldbus、Profibus - PA等协议，实现双向数字通信。
（四）供电电源
模拟输出型：10.5 - 42V DC
数字输出型：根据不同通信协议，供电要求略有差异，一般在9 - 32V DC范围内。
（五）环境温度影响
在 -40℃至 85℃环境温度范围内，温度对测量精度的影响小于±0.15%/10℃。
（六）过程连接
常见的有1/2 - 14NPT螺纹连接、法兰连接（如DN25、DN50等），可根据具体应用场景选择合适的连接方式。
（七）防护等级
外壳防护等级达到IP67，能够有效防止灰尘和水的侵入，确保变送器在恶劣环境下的可靠运行。
五、安装与调试
（一）安装前准备
检查变送器的型号、规格是否与设计要求相符，查看变送器外观是否有损坏。
准备好安装所需的工具和材料，如扳手、密封垫片等。
确定安装位置，应选择通风良好、便于操作和维护的地方，避免安装在有强烈振动、高温、强腐蚀性介质的环境中。
（二）安装步骤
过程连接安装
对于螺纹连接的变送器，将变送器的螺纹部分与过程管道的螺纹接口对齐，使用扳手缓慢拧紧，注意不要过度用力，以免损坏螺纹。
对于法兰连接的变送器，先将密封垫片放置在法兰之间，然后将变送器的法兰与过程管道的法兰对齐，用螺栓均匀拧紧，确保法兰连接紧密无泄漏。
电气连接
根据变送器的输出信号类型和供电要求，将变送器的电源线和信号线正确连接到控制系统或电源设备上。注意区分电源正负极和信号正负极，避免接错导致设备损坏。
如果使用数字通信协议，需按照相应的通信接线方式进行连接，并确保通信线路的屏蔽层可靠接地，以减少电磁干扰。
（三）调试方法
零点校准
在变送器未受到压力作用时，使用手操器或通过控制系统对变送器进行零点校准。具体操作方法可参考手操器说明书或控制系统的操作指南。
例如，使用HART手操器连接变送器后，进入校准菜单，选择零点校准功能，按照提示操作即可完成零点校准。
量程校准
给变送器施加已知的标准压力信号，使其达到量程上限值。然后使用手操器或控制系统进行量程校准，将变送器的输出信号调整到与标准压力相对应的值。
例如，若变送器量程为0 - 1MPa，使用标准压力源施加1MPa的压力，在手操器上将量程上限设置为对应的输出信号值（如20mA）。
通信设置（适用于数字通信型）
如果变送器采用数字通信协议，需对其进行通信参数设置，如设备地址、通信速率等。设置方法可参考相应的通信协议手册和手操器操作说明。
六、维护与故障排除
（一）日常维护
定期检查变送器的外观，查看是否有泄漏、损坏等情况。
检查过程连接部位是否松动，如有松动应及时紧固。
清洁变送器的外壳，去除灰尘和污垢，保持变送器的散热良好。
定期检查变送器的输出信号是否正常，可通过手操器或控制系统进行监测。
（二）常见故障及排除方法
输出信号异常
现象：输出信号不稳定、无输出或输出值与实际压力不符。
原因分析：可能是电源故障、信号线路接触不良、传感器损坏、变送器内部电子元件故障等。
排除方法：检查电源电压是否正常，检查信号线路是否连接牢固，使用手操器对变送器进行诊断，查看是否有故障代码提示。如有必要，更换传感器或电子模块。
通信故障
现象：无法与手操器或控制系统进行通信。
原因分析：通信线路故障、通信参数设置错误、变送器通信模块损坏等。
排除方法：检查通信线路是否连接正确，检查通信参数设置是否符合要求，使用手操器对通信模块进行测试和诊断。如通信模块损坏，需更换通信模块。
泄漏故障
现象：过程连接部位或变送器外壳出现介质泄漏。
原因分析：密封垫片损坏、过程连接松动、变送器外壳破裂等。
排除方法：更换密封垫片，紧固过程连接部位，如变送器外壳破裂，需更换变送器。
七、注意事项
在安装和调试过程中，必须严格遵守相关的安全操作规程，避免发生人身伤害和设备损坏事故。
变送器应避免受到强烈的机械冲击和振动，以免影响其测量精度和使用寿命。
在使用过程中，如需对变送器进行拆卸、维修或更换部件，必须先切断电源和过程介质，并按照规定的操作步骤进行操作。
定期对变送器进行校准和维护，确保其测量精度和可靠性。校准周期可根据实际使用情况和工艺要求确定，一般建议每年至少校准一次。
